impianti
biologici
Modello n° 16 circolare / rettangolare
Modello N° 16 rettangolare
Voce di capitolato
Fossa settica tricamerale
rettangolare Pircher tipo “F.S.T. …”, … x … cm, H … cm, peso … ton, completamente realizzata
in calcestruzzo senza alcuna giunzione e sistema di getto con calcestruzzo fluido del tipo C45/55, rispondente alle classi di
esposizione XC4 per la resistenza alla corrosione da carbonatazione, XA3 per la resistenza agli ambienti chimici aggressivi,
XS3/XD3 per la resistenza alla corrosione da cloruri, XF4 per la resistenza all’attacco del gelo e disgelo nel rispetto delle
nuove normative tecniche come previsto dal D.M. 14-01-2008 e S.M.I; doppia rete d’armatura in acciaio B450C, con pareti
interne in calcestruzzo, completa di piastra … di 1° categoria carrabile pesante, tipo …, peso … ton e chiusini in ghisa Ø 60
e/o 80 cm, dimensionata come richiesto dalle norme EN 12566-1.

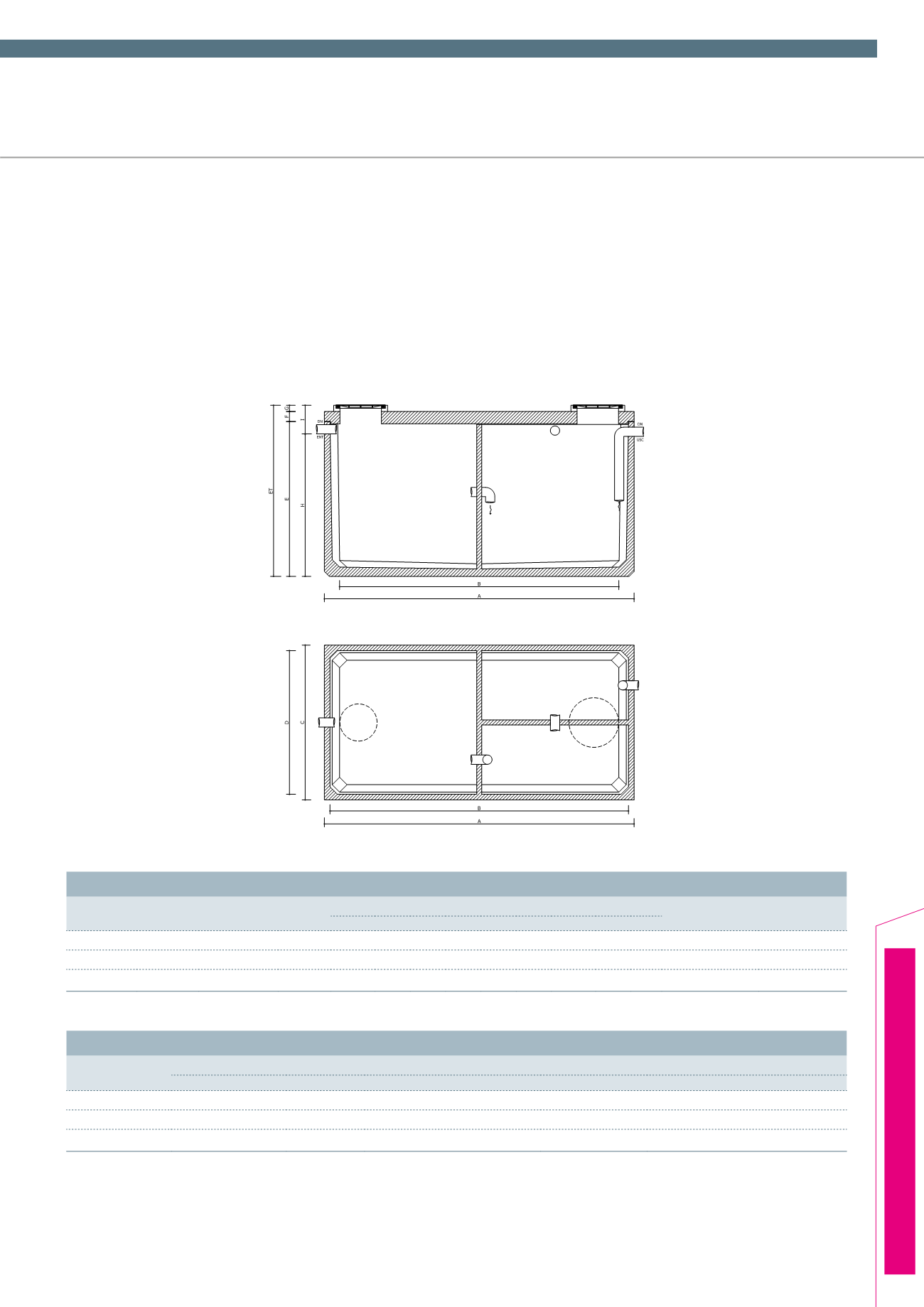

Sezione
Pianta
fossa biologica tricamerale rettangolare
Tipo
Cod. Art.
ab/eQ
DN MM
Misure cm
Peso del pezzo
più pesante t
peso complessivoT
ET
A
B
C
D E
F+G H I
f.s.t. 23 7770 da 16 a 23 150 246 220 200 200 180 220 16+10 200 46
7,5
9,2
f.s.t. 36 7771 da 24 a 36 150 246 300 280 220 200 220 16+10 200 46
9,8
12,6
f.s.t. 50 7772 da 37 a 50 150 246 400 380 220 200 220 16+10 200 46
12,0
15,9
accessori abbinabili
tipo
Piastra carrabile pesante tipo b
Chiusino in ghisa - portata 400 kn
Cod. Art.
Misure cm
Spess. cm
Cod. Art.
Diam. cm
F.S.T. 23
7660
220 x 200
20
7501 e 7511
60 e 80
F.S.T. 36
7661
300 x 220
20
7501 e 7511
60 e 80
F.S.T. 50
7662
400 x 220
20
7501 e 7511
60 e 80
Le solette di copertura standard indicate sono di tipo B, per interramentomax di -1,70mdal piano del finito e sovraccarico accidentale di 16 KN/MQ. Per esigenze differenti
visionarelatabelladipag.33.Surichiestasirealizzanopiastredicoperturapedonali.
Per tutte le tipologie di piastre è possibile effettuare un foro d’ispezione di diametro 60 cm o 80 cm, oppure due fori (di diametro uguale o differente).
