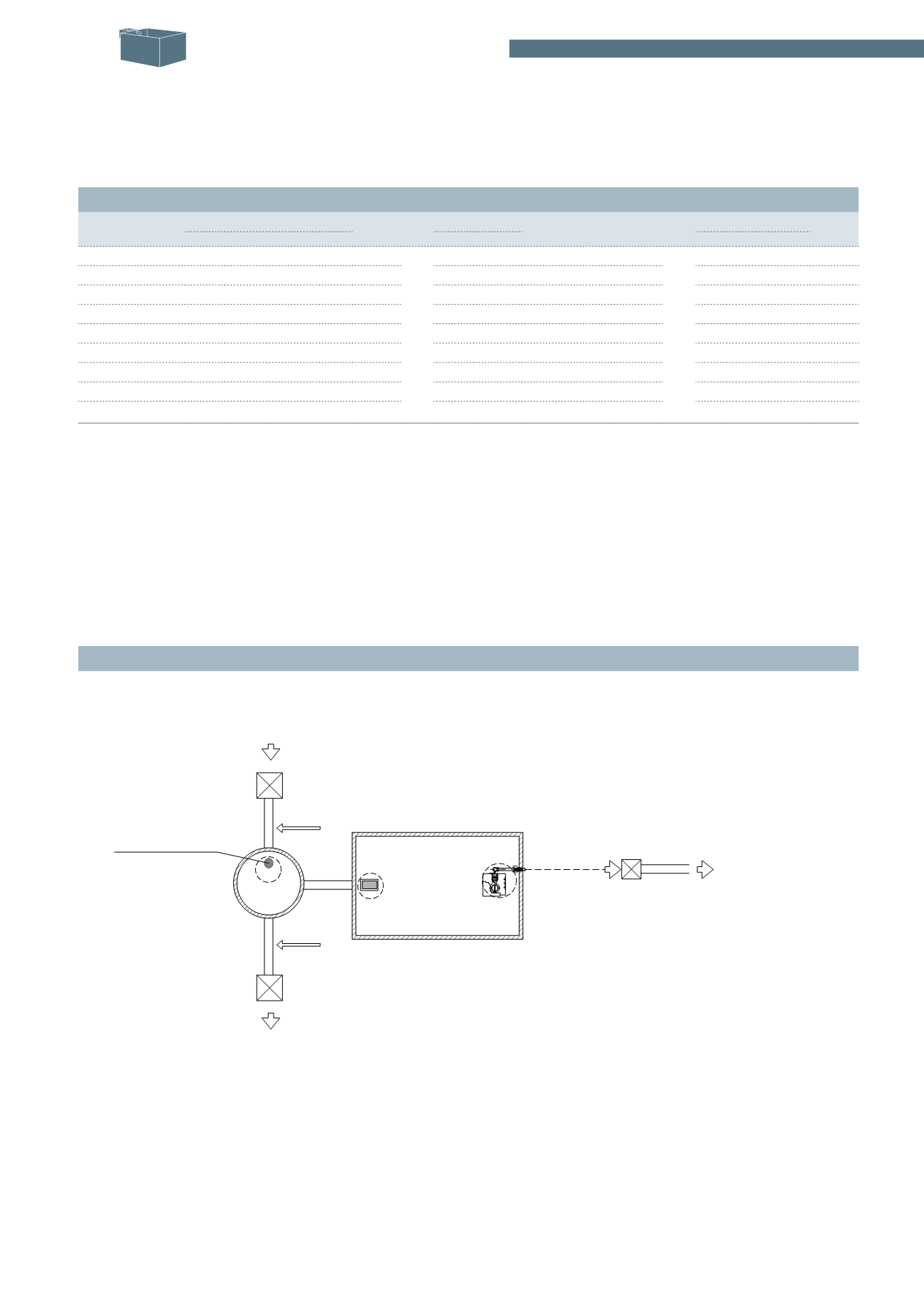

Schemi esemplificativi
Il produttore si riserva di apportare modifiche ai prodotti senza alcun preavviso. Gli schemi e le quote dimensionali sono forniti a puro titolo indicativo.
Dimensionamento impianti di prima pioggia
(vedi pag. 36) Completi di vasche, piastre, chiusini edapparecchiature
piazzale m²
Pozzetto selezionatore
PesoPZ.più
pesante t
vasca 1° pioggia
Misure CM
PesoPZ.più
pesante t
Disoleatore
PesoPZ.più
pesante t
tipo ø est. cm ø tubo mm H cm
tipo øtubo mm
tipo ø est. cm H cm
0 - 1.000
P.S.118 118 200 176 1,4
v.p.p.5 200 ø 226 x 217 5,0
K-3 118 176 1,4
1.000 - 1.600 P.S.118 118 200 176 1,4
v.p.p.8 200 200 x 220 x 246 6,0
K-3 118 176 1,4
1.600 - 2.500 P.S.118 118 200 176 1,4
v.p.p.12 200 300 x 220 x 246 8,0
K-3 118 176 1,4
2.500 - 3.200 P.S.168 168 200 201 2,6
v.p.p.16 200 400 x 220 x 246 10,0
K-6 168 201 2,6
3.200 - 4.000 P.S.168 168 200 201 2,6
v.p.p.20 200 400 x 250 x 276 13,0
K-6 168 201 2,6
4.000 - 5.000 P.S.226 226 200 217 5,0
v.p.p.25 200 500 x 250 x 276 15,0
K-6 168 201 2,6
5.000 - 6.000 P.S.226 226 200 217 5,0
v.p.p.30 200 600 x 250 x 276 17,0
K-6 168 201 2,6
6.000 - 8.000 P.S.226 226 300 217 5,0
v.p.p.40 200 800 x 250 x 276 22,0
K-12 226 217 5,0
8.000 - 10.000 P.S.226 226 300 217 5,0
v.p.p.50 200 1000 x 250 x 276 27,0
K-12 226 217 5,0
Impiantodi prima pioggia
v.a.r.
pompa
sonda di pioggia
ARRIVO ACQUE PARCHEGGIO
SUPERFICIE 4.000 m
2
USCITA
LINEA 2^PIOGGIA
1"1/2
pozz.racc.
pozz.isp.
P.S.168
ACQUE BIANCHE
dn200
dn200
dn200
pozz.isp.
USCITA
LINEA 1^PIOGGIA
FOGNATURA
V.P.P.20
(vedi pag. 36)
